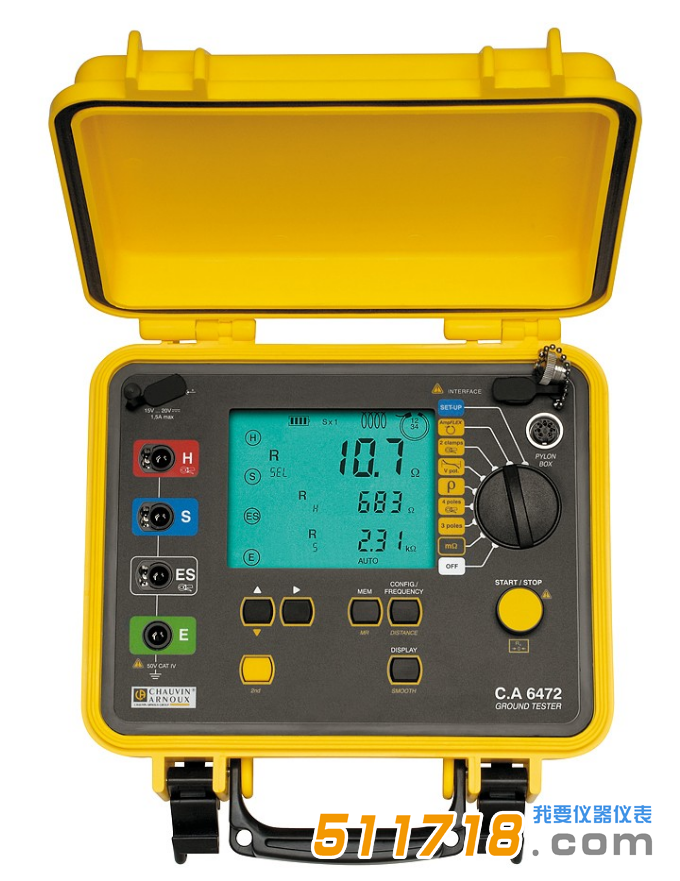

接地電阻測試儀是一種電阻測量設備，它拋棄了傳統的人工發電方式，采用先進的大規模集成電路，應用DC/交流轉換技術，將三端按鈕和四端按鈕測量方法結合成一種新型的數字式接地電阻測試儀。

接地電阻測試儀是一種電阻測量設備，它拋棄了傳統的人工發電方式，采用先進的大規模集成電路，應用DC/交流轉換技術，將三端按鈕和四端按鈕測量方法結合成一種新型的數字式接地電阻測試儀。

接地電阻測試儀的用途：

主要用于測量電力、電信、氣象油田、建筑、防雷及工業電氣設備的接地電阻、土壤電阻率、接地電壓、交流電流和泄漏電流。但是不同型號或不同環境下使用的電阻測試儀差別很大。

接地電阻測試儀的使用方法：

(1)將兩根接地探頭分別沿接地體的輻射方向插入距離接地體20m和40m的地面，插入深度為400mm。

(2)將接地電阻測量儀平放在接地體附近并連接。

(3)將測量儀器水平放置后，檢查檢流計的指針是否指向*心線，否則調整“調零器”使測量儀器的指針指向*心線。

(4)將“放大倍率”(或粗調旋鈕)設置為*大倍數，緩慢轉動發生器旋鈕(指針開始移動)，同時轉動“測量倍率”(或微調旋鈕)使檢流計指針指向*心線。

(5)當振鏡指針接近平衡(指針接近*心線)時，搖動旋鈕使其轉速達到120r/min以上，調整“測量刻度盤”使指針指向*心線。

(6)如果“測量刻度盤”的讀數太小(小于1)，難以準確讀取，則意味著放大比例系數太大。此時應將“放大倍率”設置為較小的倍數，并重新調整“測量倍率”，使指針指向*心線，讀出準確讀數。

(7)計算測量結果，即R=“放大比例”讀數“測量比例”讀數。

接地電阻測試儀的類型：

雙夾式接地電阻測試儀

雙夾式接地電阻測試儀是專門為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流和直流電阻而設計制造的?？衫么笮徒拥匾戮€測量接地系統，可靈活準確測量單點接地、網狀接地等各種復雜接地情況下的任意接地電阻值。并聯接地測量時不需要斷開任何并聯接地電*，*大限度地提高了測量的方便性。

大型接地網接地電阻測試儀

大型接地電阻測試儀是一種高精度測試儀器，用于測試變電站等領域的接地電阻及相關參數。大量現場試驗和用戶使用表明，這種電阻測試儀在運行變電站的惡劣電磁環境下測試接地網時，具有準確、穩定、可重復的特點，是測量大中型接地網特性參數的理想儀器。

智能絕緣電阻測試儀

智能絕緣電阻測試儀智能絕緣電阻測試儀非常適合測試各種高壓設備，包括開關設備、變壓器、電抗器、電容器、電機、發電機和電纜等。測量絕緣電阻(IR)、吸收率(DAR)和*化指數(PI)。

我們常年備接地電阻測試儀現貨，如果您有采購計劃可在線或來電咨詢，歡迎詢價訂購!
