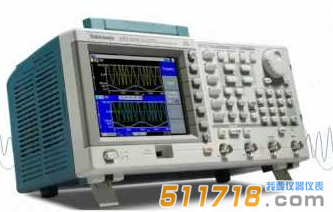

| 特點 | AFG3011C | AFG3021C/AFG3022C
| AFG3051C/AFG3052C
| AFG3101C/AFG3102C
| AFG3251C/AFG3252C |
| 通道數量 | 1 | 1 / 2 | 1 / 2 | 1 / 2 | 1 / 2 |
| 波形 | 正弦波, 方波, 脈沖波, 鋸齒波, 三角波, Sin(x)/x, 指數增長和衰減, 高斯,洛侖茲, 半正弦, 直流, 噪聲 |
| 正弦波 | 1 μHz 至 10 MHz | 1 μHz 至 25 MHz | 1 μHz 至 50 MHz | 1 μHz 至 100 MHz | 1 μHz 至 240 MHz |
| 突發模式下的正弦波 | 1 μHz 至 5 MHz | 1 μHz 至 12.5 MHz | 1 μHz 至 25 MHz | 1 μHz 至 50 MHz | 1 μHz 至 120 MHz |
| 有效很大頻率輸出 | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 240 MHz |
| 幅度平坦度(1 Vp-p) | <5 MHz: ±0.15 dB
≥5 MHz 至 10 MHz: ±0.3 dB
| <5 MHz: ±0.15 dB
≥5 MHz 至 20 MHz: ±0.3 dB
≥20 MHz 至 25 MHz: ±0.5 dB
| <5 MHz: ±0.15 dB
≥5 MHz 至 45 MHz: ±0.3 dB
≥45 MHz 至 50 MHz: ±0.5 dB
| <5 MHz: ±0.15 dB
≥5 MHz 至 25 MHz: ±0.3 dB
≥25 MHz 至 100 MHz: ±0.5 dB
| <5 MHz: ±0.15 dB
≥5 MHz 至 25 MHz: ±0.3 dB
≥25 MHz 至 100 MHz: ±0.5 dB
≥100 MHz 至 200 MHz: ±1.0 dB
≥200 MHz 至 240 MHz: ±2.0 dB |
諧波失真((1 Vp-p)
| 10 Hz 至 20 kHz: < -60 dBc
≥20 kHz 至 1 MHz: < -55 dBc
≥1 MHz 至 5 MHz: < -45 dBc
≥5 MHz 至 10 MHz: < -45 dBc
| 10 Hz 至 20 kHz: < -70 dBc
≥20 kHz 至 1 MHz: < -60 dBc
≥1 MHz 至 10 MHz: < -50 dBc
≥10 MHz 至 25 MHz: < -40 dBc
| 10 Hz 至 20 kHz: < -70 dBc
≥20 kHz 至 1 MHz: < -60 dBc
≥1 MHz 至 5 MHz: < -50 dBc
≥5 MHz 至 50 MHz: < -40 dBc
| 10 Hz 至 1 MHz: < -60 dBc
≥1 MHz 至 5 MHz: < -50 dBc
≥5 MHz 至 100 MHz: < -37 dBc
| 10 Hz 至 1 MHz: < -60 dBc
≥1 MHz 至 5 MHz: < -50 dBc
≥5 MHz 至 25 MHz: < -37 dBc
≥25 MHz 至 240 MHz: < -30 dBc |
| tdD | <0.2% (10 Hz – 20 kHz, 1 Vp-p) |
| 雜波(1 Vp-p) | 10 Hz 至 1 MHz: < -60 dBc
≥1 MHz 至 10 MHz: < -50 dBc
| 10 Hz 至 1 MHz: < -60 dBc
≥1 MHz 至 25 MHz: < -50 dBc
| 10 Hz 至 1 MHz: < -60 dBc
≥1 MHz 至 50 MHz: < -50 dBc
| 10 Hz 至 1 MHz: < -60 dBc
≥1 MHz 至 25 MHz: < -50 dBc
≥25 MHz 至 100 MHz: < - 50 dBc + 6 dBc/octave
| 10 Hz 至 1 MHz: < -50 dBc
≥1 MHz 至 25 MHz: < -47 dBc
≥25 MHz 至 240 MHz: < - 47 dBc + 6 dBc/octave |
| 相噪, 典型值 | 10 MHZ ，< -110 dBC/HZ10 kHz 偏置,，1 Vp-p | 20 MHZ ，< -110 dBC/HZ10 kHz 偏置,，1 Vp-p |
| 殘余時鐘噪聲 | -63 dBm | -63 dBm | -63 dBm | -57 dBm | -57 dBm |
| 方波 | 1 μHz 至 5 MHz | 1 μHz 至 25 MHz | 1 μHz 至 40 MHz | 1 μHz 至 50 MHz | 1 μHz 至 120 MHz |
| 上升時間/ 下降時間 | ≤50 ns | ≤9 ns | ≤7 ns | ≤5 ns | ≤2.5 ns |
| 抖動(RMS), 典型值 | 500 ps | 500 ps | 300 ps | 200 ps | 100 ps |
| 鋸齒波 | 1 μHz 至 100 kHz | 1 μHz 至 500 kHz | 1 μHz 至 800 kHz | 1 μHz 至 1 MHz | 1 μHz 至 2.4 MHz |
| 線性度, 典型值 | 峰值輸出 ≤ 0.2% | 峰值輸出 ≤ 0.1% | 峰值輸出 ≤ 0.1% | 峰值輸出 ≤ 0.15% | 峰值輸出 ≤ 0.2% |
| 對稱性 | 0.0% 至 100.0% |
| 脈沖波 | 1 mHz 至 5 MHz | 1 mHz 至 25 MHz | 1 mHz 至 40 MHz | 1 mHz 至 50 MHz | 1 mHz 至 120 MHz |
| 脈寬 | 80.00 ns 至 999.99 s | 16.00 ns 至 999.99 s | 12 ns 至 999.99 s | 8.00 ns 至 999.99 s | 4.00 ns 至 999.99 s |
| 分辨率 | 10 ps 或5 位 |
| 脈沖周期 | 0.001%至99.999% ((適用脈寬限制)) |
| 邊沿跳變時間 | 50 ns 至 625 s | 9 ns 至 625 s | 7 ns 至 625 s | 5 ns 至 625 s | 2.5 ns 至 625 s |
| 分辨率 | 10 ps or 4 位 |
| 前沿延遲 |
| 范圍 | (連續模式): 0 ps - 周期
(觸發/ 選通突發模式): 0 ps - 周期到[脈寬 + 0.8 *(前沿時間 + 后沿時間)] |
| 分辨率 | 10 ps 或8 位 |
| 過沖, 典型值 | <5% |
| 抖動(RMS, 典型值) | 500 ps | 500 ps | 300 ps | 200 ps | 100 ps |
| 其他波形 | 1 μHz 至 100 kHz | 1 μHz 至 500 kHz | 1 μHz 至 800 kHz | 1 μHz 至 1 MHz | 1 μHz 至 2.4 MHz |
| 噪聲帶寬 (-3 dB) | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 240 MHz |
| 噪聲類型 | 白高斯 |
| 內部雜訊增加 | 啟動時，輸出訊號幅度減少為50% |
| 位準 | 幅度(Vp-p)設定的0.0%至50% |
| 分辨率 | 1% |
| DC (至50 Ω) | -10 V 至 +10 V | -5 V 至 +5 V | –5 V 至 +5 V | -5 V 至 +5 V | -2.5 V 至 +2.5 V |
| 任意波形 | 1 mHz 至 5 MHz | 1 mHz 至 12.5 MHz | 1 mHz 至 25 MHz | 1 mHz 至 50 MHz | 1 mHz 至 120 MHz |
| 突發模式下的任意波形 | 1 mHz 至 2.5 MHz | 1 mHz 至 6.25 MHz | 1 mHz 至 12.5 MHz | 1 mHz 至 25 MHz | 1 mHz 至 60 MHz |
| 有效模擬帶寬(-3 dB) | 8 MHz | 70 MHz | 100 MHz | 225 MHz |
| 非易失性存儲器 | 4個波形 |
| 存儲器: 采樣率(1K=1024 點) | 2 至 128 K: 250 MS/s | 2 至 128 K: 250 MS/s | 2 至 16 K: 1 GS/s
>16 K 至 128 K: 250 MS/s
| 2 至 16 K: 1 GS/s
>16 K 至 128 K: 250 MS/s
| 2 至 16 K: 2 GS/s
>16 K 至 128 K: 250 MS/s |
| 垂直分辨率 | 14 位元 |
| 上升時間/ 下降時間 | ≤80 ns | ≤14 ns | ≤10 ns | ≤8 ns | ≤3 ns |
| 抖動 (RMS，典型值) | 4 ns | 4 ns | 1 ns 時 1 GS/s
4 ns 時 250 MS/s
| 1 ns 時為 1 GS/s
4 ns 時為 250 MS/s
| 500 ps 時為 2 GS/s
4 ns 時為 250 MS/s |
| 幅度 |
| 幅度, 50 歐姆負載 | 20 mVp-p 至 20 Vp-p | 10 mVp-p至 10 Vp-p | 10 mVp-p至 10 Vp-p | 20 mVp-p 至 10 Vp-p | ≤200 MHz: 50 mVp-p 至 5 Vp-p
>200 MHz: 50 mVp-p 至 4 Vp-p |
| 幅度, 開路 | 40 mVp-p 至 40 Vp-p | 20 mVp-p至 20 Vp-p | 20 mVp-p至 20 Vp-p | 40 mVp-p 至 20 Vp-p | ≤200 MHz: 100 mVp-p 至 10 Vp-p
>200 MHz: 100 mVp-p 至 8 Vp-p |
| 精度 | ±(2% 的設置 +2 mV)
(1 kHz 正弦波, 0 V 偏置,>20 mVp-p 幅度)
| ±(1% 的設置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mVp-p 幅度) |
| 分辨率 | 0.1 mVp-p, 0.1 mVRMS, 1 mV, 0.1 dBm 或4 位 |
| 單位 | Vp-p, VRMS, dBm (僅正弦波)和伏特(高/ 低設置) |
| 輸出阻抗 | 50 Ω |
| 負載阻抗設置 | 可以選擇: 50Ω, 1Ω - 10.0 kΩ, 高阻抗 (根據選擇的負荷阻抗調節顯示的幅度) |
| 隔離度 | 很大42 Vpk 到接地 |
| 短路保護 | 與浮動接地相比，信號輸出可以有效防止很久短路 |
| 外部電壓保護 | 為防止信號輸出受到外部電壓影響，應使用熔絲適配器013-0345-xx |
| 直流偏移 |
| DC 偏置, 50 歐姆負荷 | ±(10 Vpk – 幅度pp/2) | ±(5 Vpk – 幅度pp/2) | ±(5 Vpk – 幅度pp/2) | ±5 Vpk DC | ±2.5 Vpk DC |
| DC 偏置, 開路 | ±(20 Vpk – 幅度pp/2) | ±(10 Vpk – 幅度pp/2) | ±(10 Vpk – 幅度pp/2) | ±10 Vpk DC | ±5 Vpk DC |
| 精度 | ±(2% 的| 設置| + 10 mV+ 1% 的幅度 (Vp-p)) | ±(1% 的| 設置| + 5 mV + 0.5% 的幅度 (Vp-p)) |
| 分辨率 | 1 mV |
| 尺寸 | 156.3*329.6*168.0mm |
| 淨重 | 4.5kg |
| 毛重 | 5.9kg |
| 工作溫度 | 0 °C 至 +50 °C |
| 非工作溫度 | -30 °C 至 +70 °C |
| 工作濕度 | ≤ +40 °C: ≤80%
> +40 °C 至 50 °C: ≤60% |
| 高度 | 很高10,000 英尺/3,000 米 |
