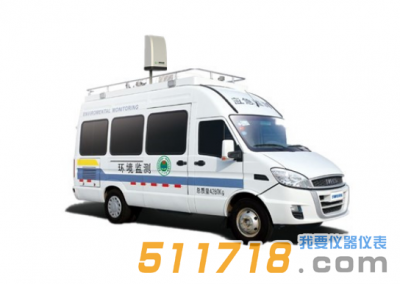

ST102車載式電磁輻射監測系統可對各種電磁輻射源(如變電站、高壓線、手機基站、廣播電視發射塔、微波等)進行不間斷的連續監測。
ST102車載式電磁輻射監測系統產品簡介：
智俊信測車載電磁輻射連續監測系統可以對各種電磁輻射源(如變電站、高壓線、手機基站、廣播電視發射塔、微波等)進行不間斷的連續監測,也可以對一些特定區域進行連續監測或者進行移動實時測試。
智俊信測電磁輻射監測系統能夠真實反映電磁輻射源的電磁輻射現狀,對回應公眾重大關切的輻射源產生的電磁輻射疑慮具有重要意義
該系統可以實現對手機基站、廣播電視發射塔、高壓電力線、變電站等輻射源進行24小時不間斷測試,也可以針對一些敏感區域(職能部門、權威機構、學校等)進行長期監測。
該電磁輻射監測系統實現的功能包括電磁輻射水平實時監測、監測數據管理及數據實時發布。通過無線通訊設備過無線通訊設備向監測*心傳輸數據等,完全滿足設計要求,可以用于創建中小型點區域范圍內電磁輻射監測網。
系統依據中華人民共和國通信行業相關標準中對電磁輻射在線監測系統的要求設計,具有精度髙,穩定性好,現場適應能力強等特點,滿足各種條件下對電磁輻射監測的要求,系統遵循的標準：
GB8702-2014《電磁輻射防護規定》
HJ/T10.2-1996《輻射環境保護管理導則 電磁輻射監測儀器和方法》HJ/T10.3
1996《輻射環境保護管理導則 電磁輻射環境影響評價方法與標準》
HJ/T24-l998《500kⅤ*高壓送變電工程電磁輻射環境影響評價技術規范》
《移動通信基站電磁輻射環境監測方法》試行我公司是全國初個“綠色和諧電磁示范站”的創立者,為未來通信、電力等*有行業的電磁輻射宣傳樹立了全新典范,開創了行業標準
ST102車載式電磁輻射監測系統應用：
隨著城市的發展變化,通信基站、變電站、高壓電線也越建越多,整個城市電磁環境越來越復雜,產生需要對整個城市電磁輻射變化分析的發展需求。迫切需要一種能夠快速了解城市的每條道路、每個小區、甚至每個商業街區的輻射情況的系統,針對此應用我公司研發了車載式監測系統。
該系統能夠為環保部門及運營商根據城市街道電磁輻射環境的綜合情況合理安排基站的部署提供依據,使基站分布更加合理,有效降低電磁輻射的綜合值。系統可以對電磁輻射值進行量化成顏色,用顏色繪制城市每條街道、商業區的電磁輻射曲線,通過不同的顏色就可以直觀的判斷城市電磁輻射的大小。能夠比對不同時間繪制的曲線,直觀反映出城市電磁輻射變化。
通過對整個城市具體位置電磁環境的顏色比對,可以使運營商在進行基站建設的時候有個合理的規劃和布局,確保城市電磁環境符合*全標準
隨著城市的發展和人口密度的增加,車載式監測系統可以幫助堿市環保部門對城市環境逐月逐年變化趨勢有一個更清楚的了解,幫助環保部門對一些輻射值較高的地方進行監管
通過GIS系統獲得設備所在位置的GPS定位;
通過車載式監測系統測量該點的電磁輻射值大小;
根據所得測量值大小使用顏色對改該點進行定位。

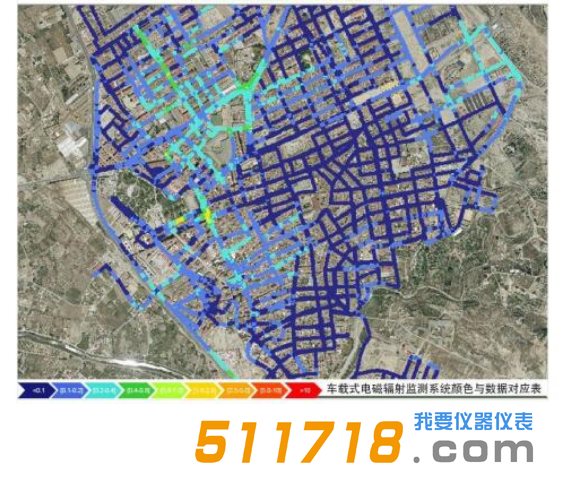

智俊信測電磁輻射車載實時在線監測系統展示圖
系統組成：
系統由車載式監測終端、后臺管理及繪圖工具組成。在車輛行進過程中能夠實時記錄行進點的GPS位置和該點的測量值。

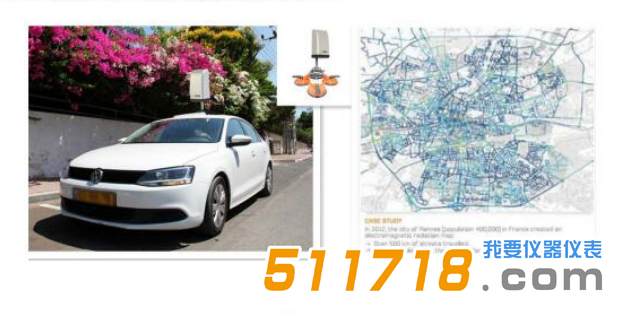

車載式電磁輻射監測系統實景圖
車載系統的監測終端固定在汽車的車頂由車載電源進行驅動,通過本地連接將數據讀入系統中進行存儲。數據手機完成后通過后臺應用系統渲染生成城市街道電磁輻射對比顯示圖片。
車載式電磁輻射連續監測系統可以用顏色繪制城市每條街道、商業區的電磁輻射曲線,通過不同的顏色就可以直觀的判斷城市電磁輻射的大小不同。通過不同時間繪制的曲線可以直觀對比出城市的電磁輻射變化。
通過對整個城市具體位置電磁環境的顏色比對,可以使運營商在進行基站建設的時候有一個合理的規劃和布局,確保城市電磁環境符合*全，標準。
數據測量終端：
監測終端探頭采用智俊信測公司所生產的電磁輻射監測主機和探頭,具有良好的精度和穩定性,采用無感應特種材料進行防水、防塵設計,防護*全級別高。內部由主機和探頭(探頭請參考智俊信測探頭介紹)兩部分構成。
RMS測量
三軸全向,各向同性
互換全系列探頭
高達60GH的寬帶測量
高采樣率
戶外防護等級IP66
7*24小時連續監測
*全鎖
異常報警
架設方便
電池供電
原廠專業戶外設計,支持免維護運行
完善的的防掉線機制,保證數據數據終端永遠在線
完善的防盜與防破壞特性
智能供電系統采用太陽能電池板+本地電池,通過智能控制器對整個供電進行智能化管理。
智俊信測已經在各地建有測試站點,很多測試站點建在高寒、高熱及高濕度等地區,運行多年仍穩定運行,設備適應各種復雜的戶外環境,受到環保部門/運營商的偏愛。
手提供電系統：
為避免交流電對系統的干擾，在系統的內置大容量蓄電池供電，在測量時采用電池供電，電量不足是采用外接220v電源進行充電，充電時不建議測量。
電源箱：
專業設計的工業配電箱，表面噴塑處理，抗腐蝕
接插件接口采用航空級接口
大小適中便于攜帶
支持工頻/射頻測量
內置電量提示燈
內置數據連接狀態
功能提示，方便使用
多種復雜環境可用
抗震處理
防塵處理
電池：
電池采用高性能，大容量電池
一次充電可連續使用7天
充電過壓保護
放電過放保護
過載保護
性能穩定
數據采集發送系統：
數據采集發送系統是我公司針對中國用戶的實際需要,自主研發的一款集數據采集與發送于一體的數采系統,該系統可將測量終端的測量數據進行實時接收并發送到后臺服務器處理進行保存。支持多種傳輸方式,內置大容量存儲,自帶彩色液晶屏,內置軟鍵盤操作,內置溫濕度/GPS等模塊,并可根據實際需要增加噪聲、氣壓等其他測量傳感器,功能強大。
系統為可編程設置,可根據用戶需求擴展功能。自動采集各種數據(包括電磁輻射實時測量值、溫濕度信息、GPS、設備狀態信息等其他擴展數據)、實現數據自動傳輸及自動顯示數據等。
顯示：
彩色防眩光屏幕,即使強光下仍能輕松讀取測量數據
圖形用戶界面,大字體顯示
操作：
關門后屏幕變暗,用于減少損耗
用戶可自定義各種報警限值
特點：
觸摸屏
支持有線、網線網絡、WIFI、 Zigbee等
Q 4G/3G/TD-LTE/FDD-LTE/HSDPA/WCDMA/EVD0/兼容2G
RS232/485串口通信,光纖通信
LED指示燈,RTC時鐘
GPS自動檢測位置信息
支持遠程操作,遠程升級等
溫度、濕度信息
可自主外擴模塊,支持其他環保探頭
全中文顯示易于操作,界面友好操作簡單
后臺數據管理*心：
電磁輻射在線監測管理平臺在接收監測終端發回的數據時，可對實時數據進行分析，存儲，警告，對外發布，對超過標準的站點實時報警。
平臺架構設計理念先進，*全，穩定，兼容性好。采用主流硬件服務器，支持新增站點，節省投資。支持云存儲服務，為不便于本地存儲數據的用戶提供遠程數據存儲管理。系統支持多個模塊，主要模塊包括：用戶管理，站點信息，警告查詢，日志管理，報表管理，大屏管理，監測模塊等模塊，可以針對用戶的需求進行單獨開發。
測量現場管理 監測站位置
信息及參數設置 報警接收和處理
數據庫存儲
權限設置
數據分析
報告生成
B/S架構設計
發布管理
WEB訪問
開放API接口
